Pourquoi certains réservoirs de toilettes britanniques nécessitent-ils un kit de raccordement court ?

Lors de notre travail sur les mécanismes de chasse d'eau pour le marché britannique, nous avons constaté une différence intéressante dans la conception et l'installation de certains réservoirs de toilettes en céramique.

Contrairement à de nombreuses toilettes en deux parties que l'on trouve couramment sur le marché américain, certains réservoirs en céramique britanniques ne possèdent pas de trous de fixation dédiés au fond du réservoir.

En revanche, le corps en céramique ne peut présenter que des ouvertures pour le vanne d'entrée et sortie de la vanne de chasse d'eau.

Cela permet à une même conception de réservoir de base de prendre en charge différentes configurations d'installation.

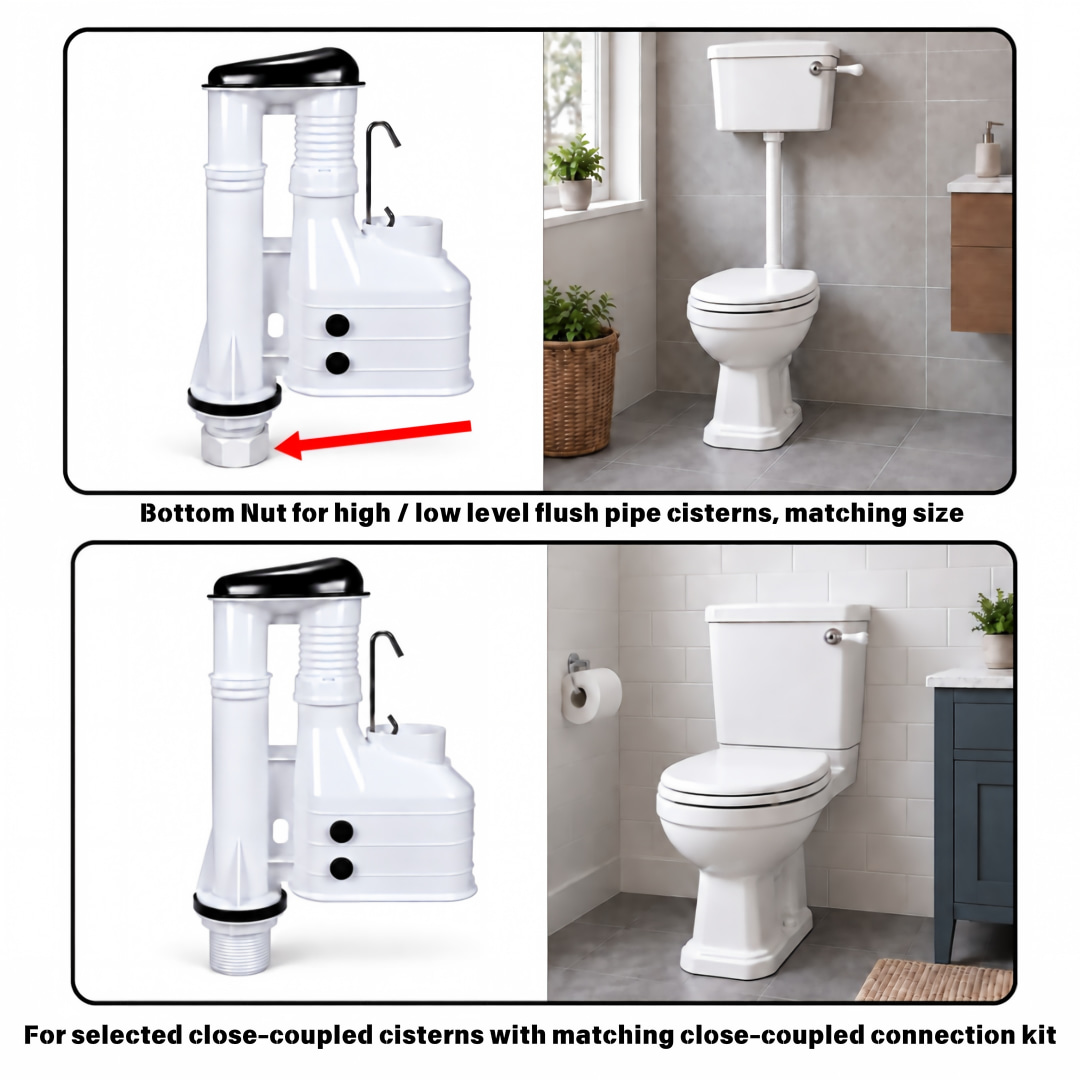

1. Réservoir installé avec un tuyau de chasse d'eau

Une installation courante consiste à utiliser un réservoir haut ou bas, où le réservoir est séparé de la cuvette des toilettes et relié par un tuyau de chasse d'eau.

Dans cette configuration, la soupape de chasse d'eau est installée par l'orifice de sortie situé au fond du réservoir.

Un contre-écrou, ou écrou de blocage, fixe le robinet de chasse d'eau au réservoir en céramique. Le tuyau de chasse d'eau est ensuite raccordé sous le robinet.

Pour ce type d'installation, aucun boulon de fixation entre le réservoir et la cuvette n'est nécessaire.

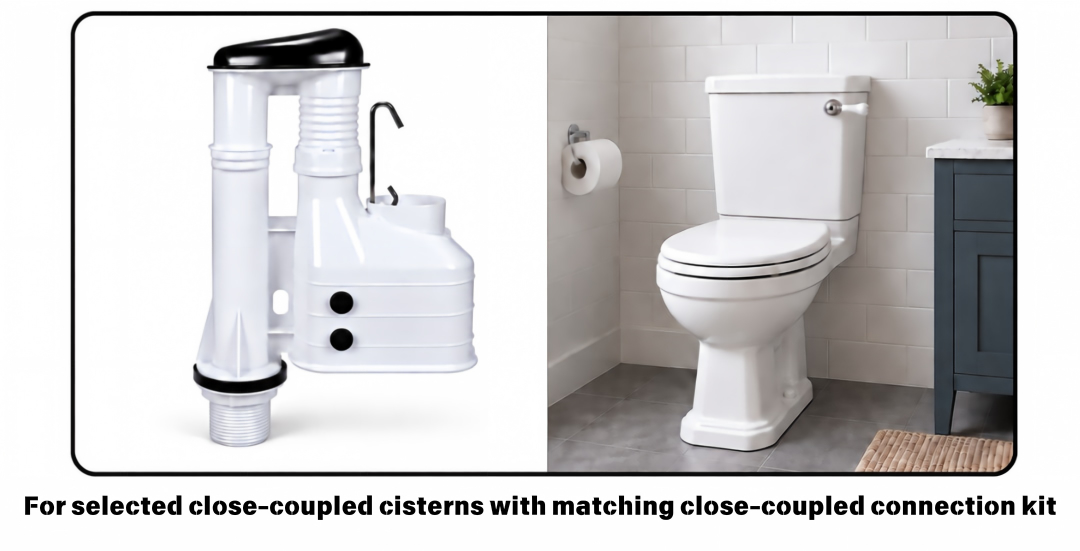

2. Le même type de réservoir utilisé comme toilette monobloc

La situation devient plus intéressante lorsqu'un réservoir compatible est installé directement sur la cuvette des toilettes.

Si le réservoir lui-même ne comporte pas de trous de fixation séparés, une autre méthode est nécessaire pour le fixer à la cuvette.

C'est là qu'un kit de couplage court est utilisé.

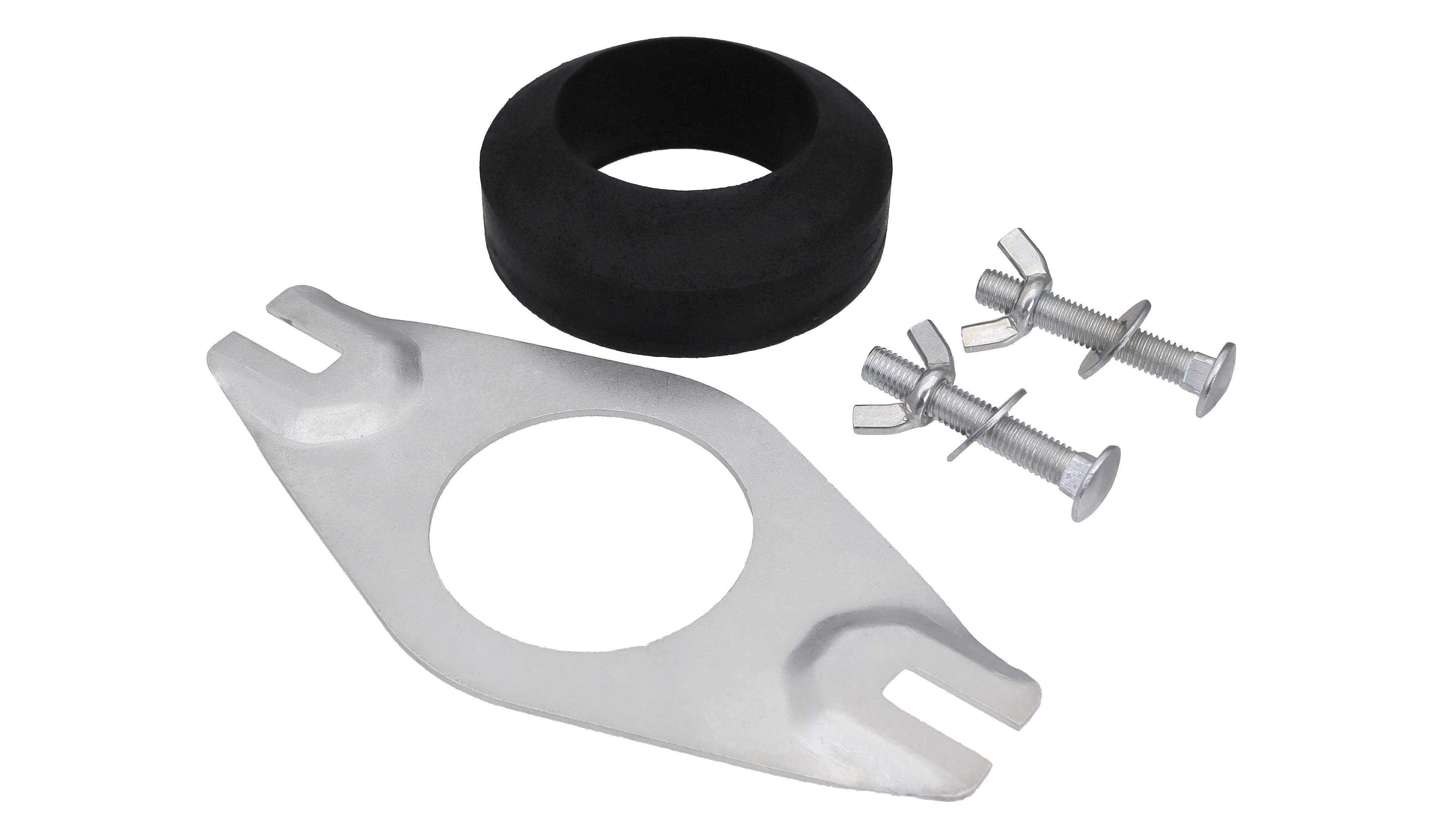

Un kit type comprend :

• une plaque métallique de couplage étroit ;
• deux boulons de fixation ;
• écrous et rondelles ;
• une rondelle d'étanchéité en caoutchouc ou en mousse, souvent appelée rondelle torique.

La plaque métallique est positionnée autour de la sortie du mécanisme de chasse d'eau. Les deux boulons de la plaque traversent ensuite les trous correspondants de la cuvette des toilettes, permettant ainsi de fixer solidement le réservoir.

Les fabricants britanniques décrivent ces kits comme un moyen de fixer un réservoir de chasse d'eau à proximité immédiate de la cuvette tout en assurant une connexion étanche.

Dans cette configuration, la sortie de la vanne de chasse d'eau remplit donc deux fonctions : elle assure le passage de l'eau de chasse et sert également de point central autour duquel est installée la plaque de raccordement.

À quoi ressemble l'installation ?

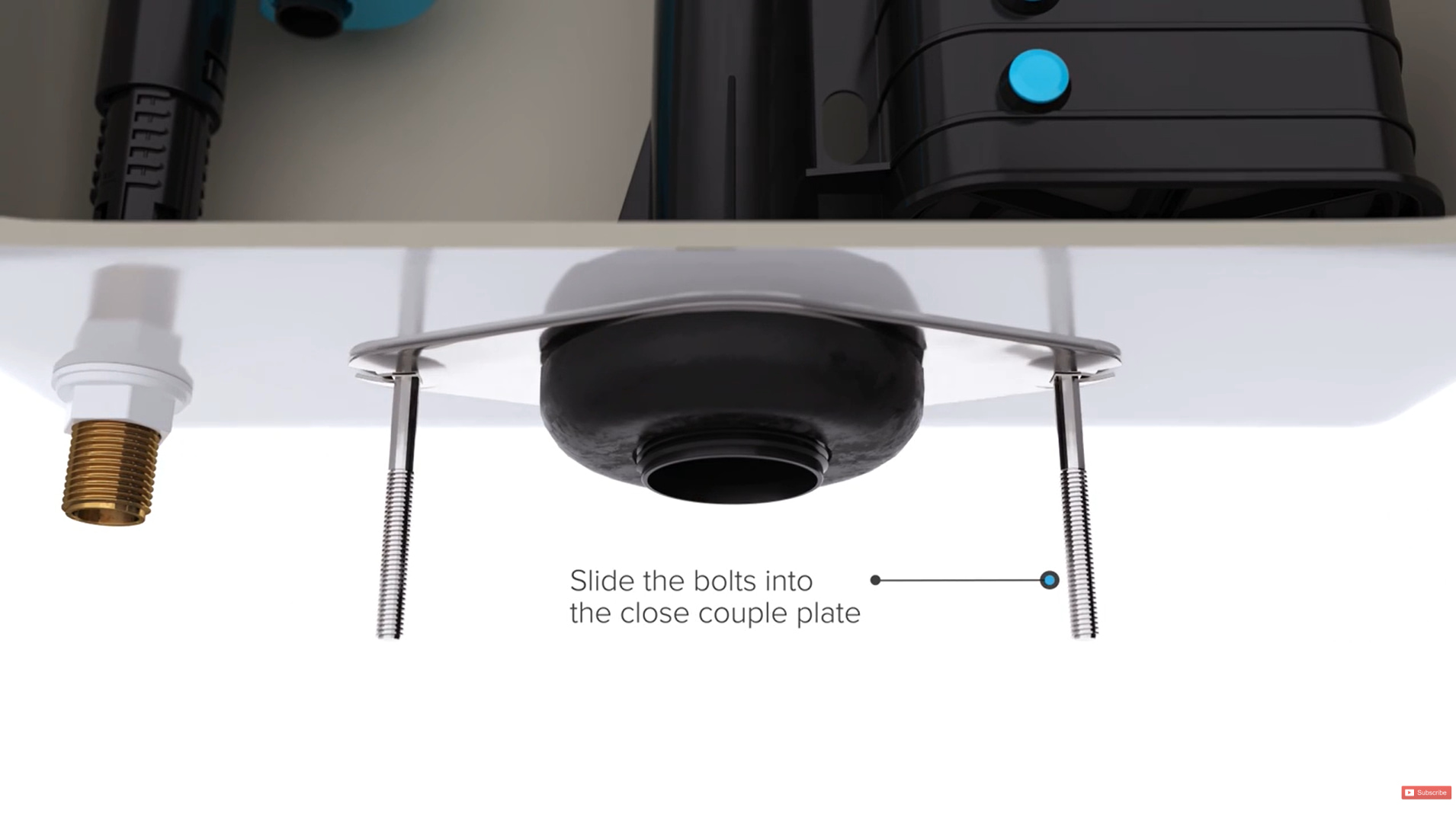

Une fois la plaque de raccordement, les boulons et la rondelle d'étanchéité installés, l'ensemble sous le réservoir ressemble à ceci :

Les boulons s'étendent vers le bas de chaque côté de la sortie de la soupape de chasse d'eau et servent à fixer le réservoir à la cuvette des toilettes.

Cela crée une configuration très différente de celle de nombreuses toilettes deux pièces de style américain.

Par exemple, les instructions d'installation de Kohler montrent que les boulons du réservoir passent directement à travers les trous de boulons dédiés situés au fond du réservoir des toilettes avant de fixer ce dernier à la cuvette.

Conception des réservoirs de toilettes au Royaume-Uni et aux États-Unis : une petite différence, mais importante

Pour les fabricants de robinets de chasse d'eau et les fournisseurs de pièces de rechange, il est important de comprendre ces différences d'installation.

D'un marché à l'autre, une soupape de chasse d'eau peut sembler très similaire, mais des détails tels que le filetage de sortie, l'écrou inférieur, la taille de la sortie du réservoir et le mode de raccordement peuvent déterminer si la soupape est réellement compatible avec des toilettes particulières.

Chez Jielin Plumbing, nous fabriquons des robinets d'arrivée d'eau, des mécanismes de chasse d'eau et autres pièces détachées pour la réparation de toilettes, destinés à différents marchés. Lors du développement ou de la fourniture de pièces de rechange, nous accordons une attention particulière non seulement au robinet lui-même, mais aussi à son intégration avec le réservoir en céramique et le système d'installation des toilettes.

Pour une présentation plus détaillée de l'installation de ce type de robinet de chasse et de raccordement direct, vous pouvez également visionner cette vidéo d'installation :
